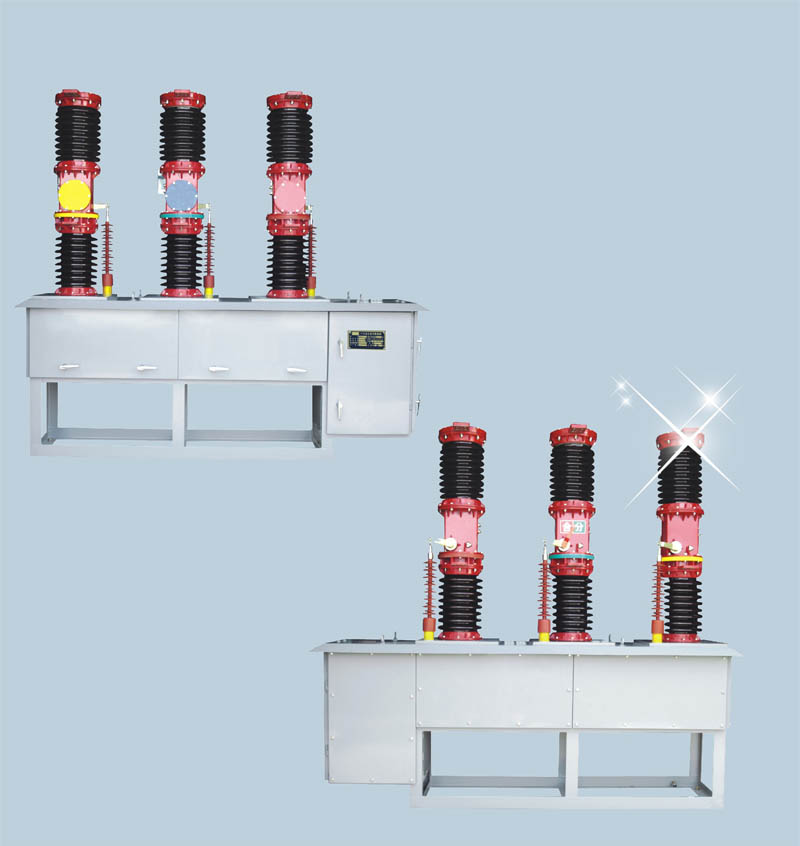

產品概述
      ZW7-40.5型系列戶外高壓真空斷路器系三相交流50Hz，額定電壓為40.5KV的戶外高壓電器設備。附裝彈簧操動機構或電磁操動機構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求，并滿足IEC-56《高壓交流斷路器》國際電工委員會標準的要求。ZW7-40.5型真空斷路器，主要用于戶外35KV輸變電系統的控制與保護，也適用于城、鄉配電網絡及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸，使用壽命長、安裝維護方便等特點。
技術參數

項目			單位	參數
額定電壓			KV	40.5
額定電流			A	1600	2000
額定短路開斷電流			KA	25	31.5
額定短路關合電流（峰值）				63	80
額定短時耐受（熱穩定）電流				25	31.5
額定峰值耐受（動穩定）電流				63	80
額定短路持續時間			S	4
額定絕緣水平	1min工頻耐受電壓	干式	KV	95
		濕式		80
	雷電沖擊耐受電壓（峰值）			185
額定操作順序                        分-0.3S-合分-180S-合分
額定短路開斷電流開斷次數			次	20
全開斷時間（配彈簧操動機構）			ms	≤80
機械壽命			次	10000
額定操作電壓			V	～ 220 —
觸頭開柜			mm	20 +3.0 -2.0
觸頭超程			mm	5±1
彈跳時間			ms	≤5
每相回路  直流電阻			μΩ	≤120
斷路器外形尺寸（長×高×寬）			mm	2335×2275×500
斷路器帶機構總質量			kg	1100

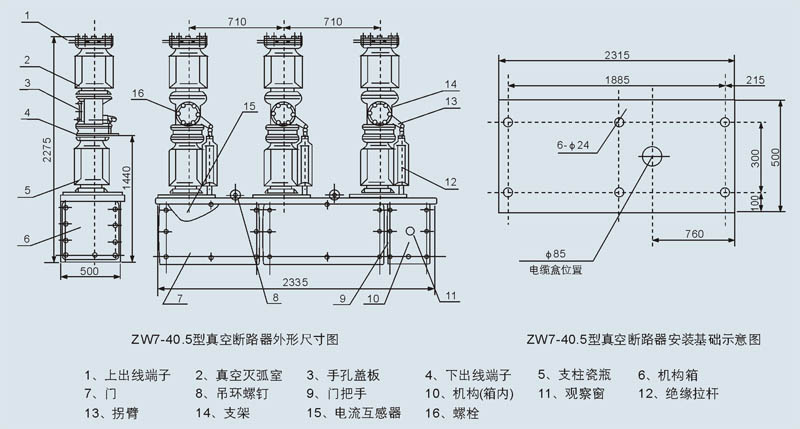

外形及安裝尺寸圖

?
